IW9-03 感應直線位移傳感器
產品簡介
用途：本產品為差動電感式感應直線位移傳感器，是引進德國比索(BSO)公司技術生產，在直流24V控制電路中，與測量解調器配套使用。傳感器將由本身可移動的鐵芯位置變化引起的電感變化反饋至解調器，解調器再將電感變化轉化成電壓信號而輸出。主要用于液壓閉環控制系統，它的工作原理是將被檢測部件接觸或連接的感芯的位移轉換成控制系統可識別變化的電壓信號，主要用于主閥芯位置、柱塞泵配流盤傾斜角的檢測。產品型號L/m
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
本產品為差動電感式感應直線位移傳感器，是引進德國比索(BSO)公司技術生產，在直流24V控制電路中，與測量解調器配套使用。傳感器將由本身可移動的鐵芯位置變化引起的電感變化反饋至解調器，解調器再將電感變化轉化成電壓信號而輸出。主要用于液壓閉環控制系統，它的工作原理是將被檢測部件接觸或連接的感芯的位移轉換成控制系統可識別變化的電壓信號，主要用于主閥芯位置、柱塞泵配流盤傾斜角的檢測。
產品型號 | L/mm |
IW9-03-01(15) | 15 |
IW9-03-01(18) | 18 |
IW9-03-01 | 22 |

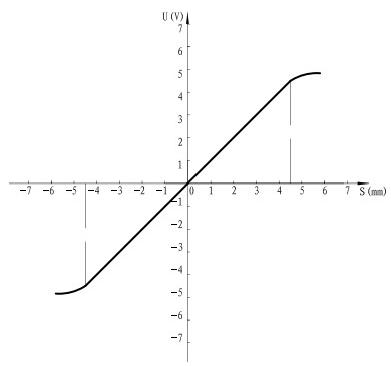

行程-力特性曲線
主要技術參數
型號 | IW9-03 |
工作行程 (mm) | ±4.5 |
線性度 (%) | |
重復精度 (%) | ≤1 |
載波頻率 (KHz) | 2.5 |
線圈電阻20℃ (Ω) | I-31Ⅱ-31Ⅲ-45 |
線圈電感 (mH) | 6-8 |
防護等級 | IP65 |
承受靜態油壓 (Mpa) | 31.5 |
外形及安裝尺寸

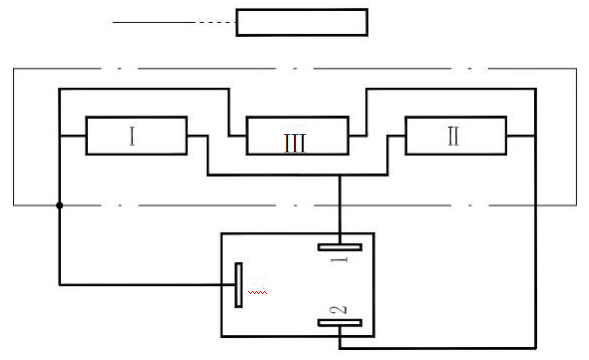

電氣連接
使用注意事項
● 傳感器采用符合ISO4400標準的插座。
● 控制電源由放大器供給。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 傳感器為連續工作制。
● 線圈位置軸向可調±2mm。
樣本說明
● 對超出本樣本要求的應用場合，請詢問本公司。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
